Fahrwerk, Antrieb und Sicherheit eines Kraftrades

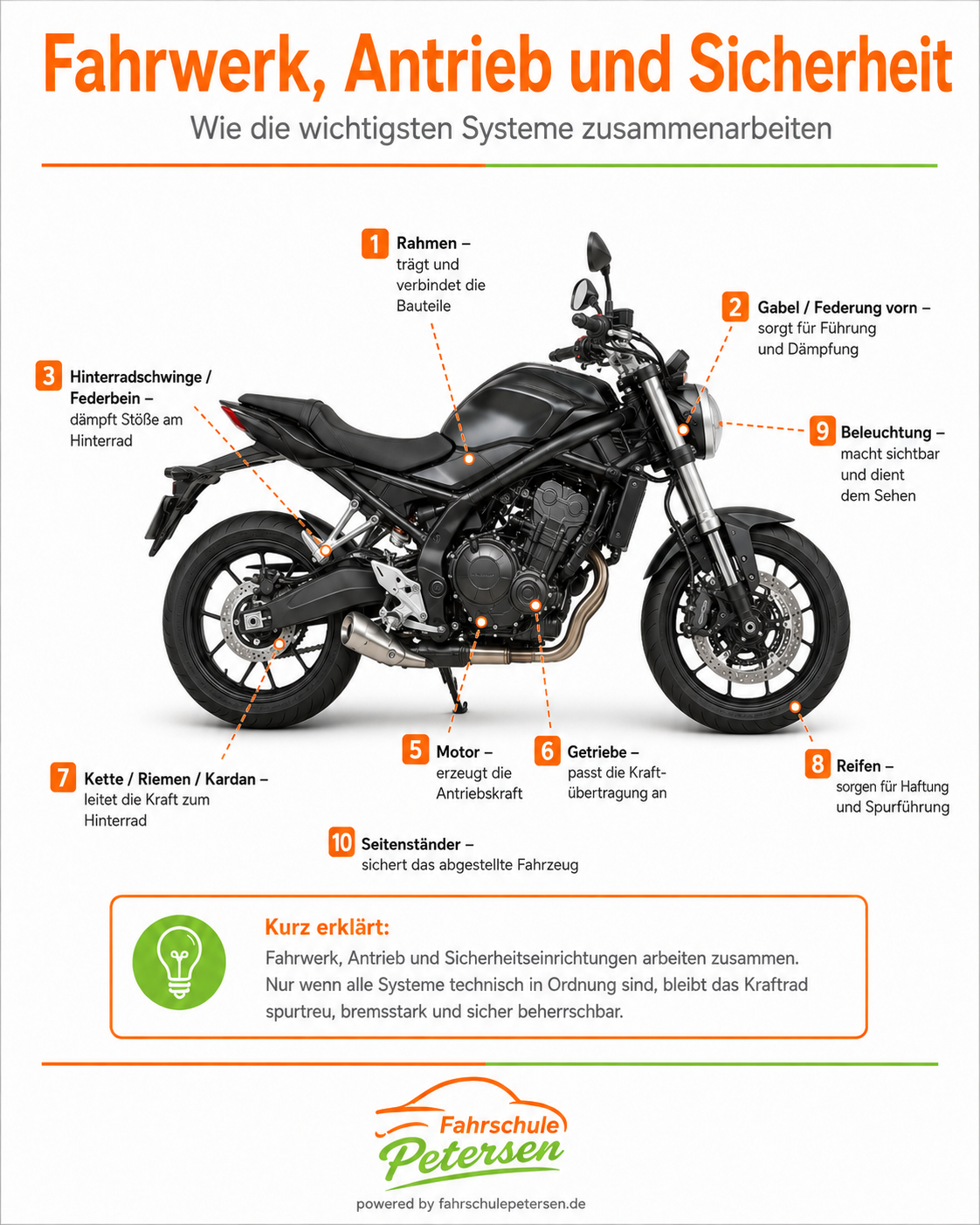

Bei einem Kraftrad arbeiten Fahrwerk, Antrieb und Sicherheitseinrichtungen eng zusammen. Das Fahrwerk hält das Motorrad stabil und sorgt für guten Kontakt zur Fahrbahn. Der Antrieb erzeugt und überträgt die Kraft. Die Sicherheitseinrichtungen helfen beim Bremsen, Sehen und Gesehenwerden.

1. Rahmen

Der Rahmen ist das tragende Grundgerüst des Motorrads. Er verbindet die wichtigsten Bauteile miteinander, zum Beispiel:

• Motor,
• Vorderradgabel,
• Hinterradschwinge,
• Kraftstofftank,
• Sitzbank und Fußrasten.

Während der Fahrt muss der Rahmen hohe Kräfte aufnehmen. Beschädigungen, Risse oder unzulässige Veränderungen können die Fahrstabilität erheblich beeinträchtigen.

Merke: Der Rahmen trägt das Motorrad und verbindet seine Bauteile.

---

2. Gabel und Federung vorn

Die Vorderradgabel verbindet das Vorderrad mit dem Rahmen und der Lenkung. Sie hat mehrere Aufgaben:

• Führung des Vorderrades,
• Übertragung der Lenkbewegung,
• Aufnahme von Bremskräften,
• Abfedern von Fahrbahnunebenheiten.

Die Federung nimmt Stöße auf. Die Dämpfung verhindert, dass das Motorrad nach einer Bodenwelle unkontrolliert weiterfedert.

Vor der Fahrt beachten

• Gabelholme müssen dicht sein.
• Es darf kein Gabelöl austreten.
• Die Gabel darf nicht verbogen sein.
• Die Federung muss gleichmäßig arbeiten.

Austretendes Gabelöl kann auf Reifen oder Bremse gelangen und dadurch gefährlich werden.

---

3. Hinterradschwinge und Federbein

Die Hinterradschwinge verbindet das Hinterrad beweglich mit dem Rahmen. Das Federbein federt und dämpft Bewegungen des Hinterrades.

Dadurch kann das Hinterrad auch auf unebener Fahrbahn möglichst guten Bodenkontakt behalten.

Die Einstellung des Federbeins muss zur Beladung passen. Mehr Gewicht durch Beifahrer oder Gepäck kann eine Anpassung der Federvorspannung erforderlich machen.

Eine falsche Einstellung kann zu folgenden Problemen führen:

• instabiles Fahrverhalten,
• schlechte Bodenhaftung,
• eingeschränkte Bodenfreiheit,
• Aufschaukeln des Motorrads.

---

4. Bremsanlage

Im Bild fehlt die Nummer 4 in der Darstellung, sie gehört fachlich jedoch zur Bremsanlage.

Ein Motorrad besitzt grundsätzlich eine Vorder- und eine Hinterradbremse.

Vorderradbremse

Sie wird mit dem rechten Handbremshebel betätigt. Beim Bremsen verlagert sich das Gewicht nach vorn. Deshalb übernimmt die Vorderradbremse den größten Teil der Bremswirkung.

Hinterradbremse

Sie wird normalerweise mit dem rechten Fuß bedient. Sie unterstützt die Verzögerung und stabilisiert das Motorrad.

ABS

Das Antiblockiersystem verhindert weitgehend das Blockieren der Räder bei einer starken Bremsung. Dadurch bleibt das Motorrad besser lenkbar und stabil.

Vor Fahrtbeginn sind zu prüfen:

• ausreichende Bremswirkung,
• klarer Druckpunkt,
• Bremsflüssigkeitsstand,
• Zustand der Bremsleitungen,
• Bremsbeläge und Bremsscheiben,
• Funktion der ABS-Kontrollleuchte.

Praxisregel: Beide Bremsen abgestimmt einsetzen.

---

5. Motor

Der Motor erzeugt die Antriebskraft. Bei einem Verbrennungsmotor wird Kraftstoff verbrannt und die entstehende Energie in eine Drehbewegung umgewandelt.

Wichtige Betriebsstoffe und Systeme sind:

• Motoröl,
• Kühlmittel,
• Kraftstoffversorgung,
• Zündanlage,
• Luftzufuhr.

Der Fahrer muss auf Warnleuchten, ungewöhnliche Geräusche, Leistungsverlust oder austretende Flüssigkeiten achten.

Zu wenig Motoröl oder eine zu hohe Motortemperatur können schwere Schäden verursachen.

---

6. Getriebe

Das Getriebe passt die Motorkraft an die Fahrsituation an. Es ermöglicht unterschiedliche Übersetzungen.

Niedrige Gänge

• hohe Zugkraft,
• starke Beschleunigung,
• geringe Geschwindigkeit,
• hohe Motordrehzahl.

Hohe Gänge

• höhere Geschwindigkeit,
• geringere Motordrehzahl,
• ruhigeres und wirtschaftlicheres Fahren.

Bei den meisten Motorrädern erfolgt der Gangwechsel mit dem linken Fuß. Die Kupplung wird mit der linken Hand bedient.

Das typische Schaltschema lautet:

1 – N – 2 – 3 – 4 – 5 – 6

Der Leerlauf befindet sich meistens zwischen dem ersten und zweiten Gang.

---

7. Kette, Riemen oder Kardan

Der Endantrieb überträgt die Kraft vom Getriebe zum Hinterrad.

Kettenantrieb

Die Kette ist leicht und überträgt die Kraft direkt. Sie benötigt regelmäßige Pflege:

• Spannung kontrollieren,
• reinigen,
• schmieren,
• auf Verschleiß prüfen.

Eine zu lockere Kette kann abspringen. Eine zu straffe Kette belastet Lager und Fahrwerk.

Riemenantrieb

Ein Zahnriemen arbeitet leise und benötigt weniger Pflege. Er muss dennoch auf Risse, Beschädigungen und korrekte Spannung geprüft werden.

Kardanantrieb

Der Kardanantrieb ist weitgehend geschlossen und wartungsarm. Er wird häufig bei Tourenmotorrädern verwendet.

Merke: Der Motor erzeugt die Kraft, der Endantrieb bringt sie zum Hinterrad.

---

8. Reifen

Die Reifen stellen den einzigen direkten Kontakt zur Fahrbahn her. Über ihre relativ kleinen Aufstandsflächen werden alle Kräfte übertragen:

• Antriebskräfte,
• Bremskräfte,
• Seitenführungskräfte in Kurven.

Zu kontrollieren sind:

• vorgeschriebener Luftdruck,
• ausreichende Profiltiefe,
• Risse, Beulen oder Fremdkörper,
• gleichmäßiger Verschleiß,
• geeignetes Reifenmodell,
• korrektes Reifenalter und Laufrichtung.

Ein falscher Luftdruck beeinflusst das Lenkverhalten, die Stabilität, den Bremsweg und den Reifenverschleiß.

Der Luftdruck wird grundsätzlich am kalten Reifen geprüft.

---

9. Beleuchtung

Die Beleuchtung erfüllt zwei Aufgaben:

1. Der Fahrer muss die Fahrbahn erkennen können.
2. Das Motorrad muss von anderen Verkehrsteilnehmern gesehen werden.

Zur Beleuchtungsanlage gehören unter anderem:

• Abblendlicht,
• Fernlicht,
• Schlussleuchte,
• Bremsleuchte,
• Fahrtrichtungsanzeiger,
• Kennzeichenbeleuchtung,
• Rückstrahler.

Motorräder werden wegen ihrer schmalen Silhouette leichter übersehen. Eine funktionierende Beleuchtung ist deshalb besonders wichtig.

Vor jeder Fahrt sollten Licht, Blinker und Bremslicht kontrolliert werden.

---

10. Seitenständer

Der Seitenständer sichert das abgestellte Motorrad.

Beim Abstellen ist zu beachten:

• tragfähiger und möglichst ebener Untergrund,
• Gang einlegen,
• Lenker gegebenenfalls einschlagen,
• sicheren Stand überprüfen,
• Gefälle und Untergrund berücksichtigen.

Viele Motorräder besitzen einen Sicherheitsschalter. Ist der Seitenständer ausgeklappt und ein Gang eingelegt, wird der Motor abgeschaltet oder lässt sich nicht starten.

Vor dem Anfahren muss der Seitenständer vollständig eingeklappt sein.

---

Wie die Systeme zusammenarbeiten

Beim Beschleunigen erzeugt der Motor die Kraft. Das Getriebe passt diese Kraft an. Kette, Riemen oder Kardan übertragen sie auf das Hinterrad. Die Reifen bringen die Kraft auf die Fahrbahn.

Rahmen, Gabel, Schwinge und Federbeine halten das Motorrad stabil und sorgen dafür, dass die Räder möglichst guten Fahrbahnkontakt behalten.

Beim Bremsen nehmen Bremsanlage, Reifen und Fahrwerk gemeinsam die Verzögerungskräfte auf. Beleuchtung und Spiegel unterstützen zusätzlich die sichere Teilnahme am Straßenverkehr.

Merksatz:
Das Fahrwerk führt und stabilisiert, der Antrieb bewegt und die Sicherheitseinrichtungen schützen.
